Очистные сооружения ливневой канализации Векса® и Векса-М®
![Установка очистки ливневой канализации Векса Установка очистки ливневой канализации Векса](/images/veksa5.jpg)
Очистные сооружения ливневой канализации Векса предназначены для очистки ливневых и талых сточных вод, отводимых с загрязненных территорий до требуемых норм сброса в водоем, либо городскую ливневую канализацию.
Установка представляет собой цилиндрический моноблочный резервуар-емкость, разделенный перегородками, образующими песколовку, тонкослойный отстойник, механический фильтр тонкой фильтрации, сорбционный фильтр первой ступени или двухступенчатый сорбционный фильтр (только для Векса-М).
Применение
- очистка ливневых сточных вод
- очистка талых и поливомоечных сточных вод
- очистные сооружения для АЗС
- очистка производственных сточных вод, загрязненных нефтепродуктами и взвешенными веществами
- доочистка для различных категорий сточных вод, направляемых в ливневку
Размещение
![Векса 50 Векса 50](/images/veksa50.jpg)

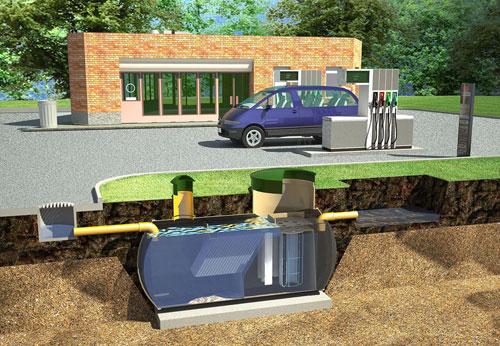

Очистные сооружения ливневых стоков Векса размещается под землей горизонтально, на поверхности земли остаются смотровые люки, закрытые стеклопластиковыми крышками. Для удобства обслуживания не рекомендуется применять технические колодцы более чем 1,8 м. В случае большего заглубления очистного оборудования, возможно увеличение технических колодцев до 3 метров с усилением корпуса, либо предусмотреть установку КНС.
При необходимости размещения очистных сооружения ливневки под проезжей частью, над установкой выполняется монолитная железобетонная плита из армированного бетона, а стеклопластиковые люки заменяются на чугунные.
По желанию заказчика, очистные сооружения ливневки Векса снабжаются контрольным устройством, подающим сигнал о необходимости очистки оборудования.
Расчет производительности

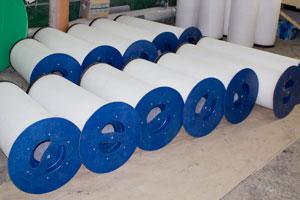

![Фильтроэлементы Фильтроэлементы](/images/filter2.jpg)
Для организации очистных сооружений ливневки с небольших площадей (до 4 Га) рекомендуется применения модульного очистного оборудования полной заводской готовности без аккумулирующей емкости. Подбор осуществляется следующим образом: 1 Га твердого покрытия (асфальт, бетон) – производительность очистного оборудования 10 л/с.
Для организации технологической схемы очистных сооружений для ливневой канализации рекомендуется применение аккумулирующей емкости с последующей очисткой на установке Векса. В данном случае определение производительности очистного оборудования производится путем расчета в соответствии с нормативными документами.
Преимущества
- химически устойчивы (срок эксплуатации под землей более 50 лет);
- диаметр люка позволяет вести обслуживание емкостей изнутри;
- устойчивы к погодным условиям;
- при небольшом удельном весе, 1,5–1,8 г/см3, обладают большой механической прочностью.

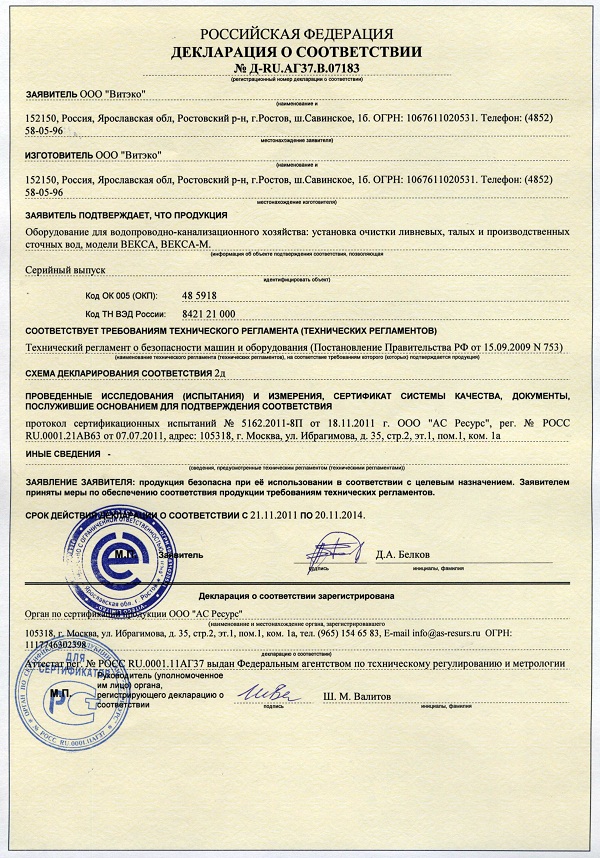

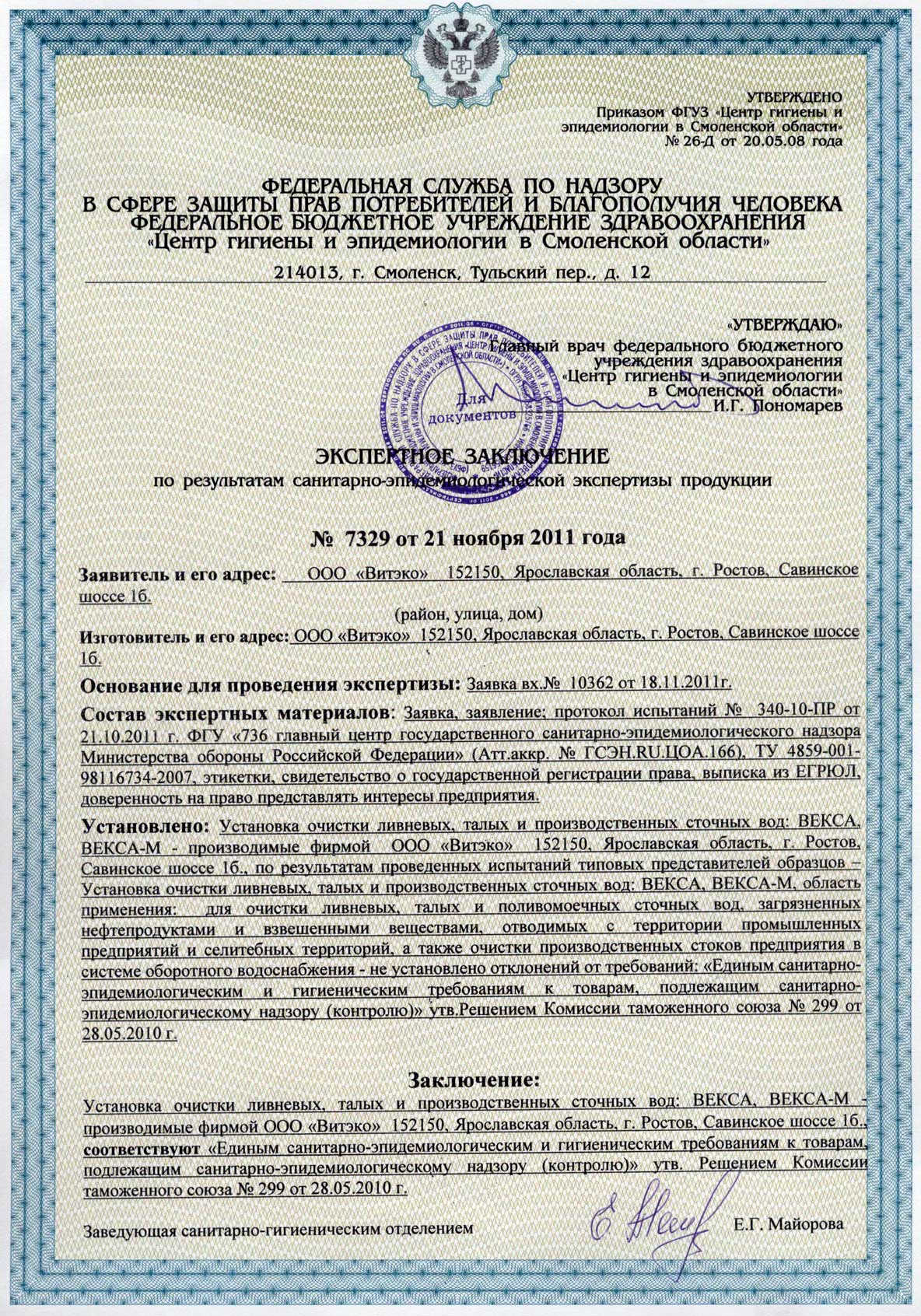

Документация
Цены
Модель | Производительность | Площадь | Масса, т | Количество | Стоимость, руб (с НДС)* | |||
---|---|---|---|---|---|---|---|---|
м3/час | л/с | водосбора, Га | сухая | с водой | корпусов, шт | базовая | версия М | |
Векса-2 | 7,2 | 2 | 0,2 | 0,5 | 4,3 | 1 | по запросу | по запросу |
Векса-5 | 18 | 5 | 0,5 | 0,9 | 5,8 | 1 | по запросу | по запросу |
Векса-10 | 36 | 10 | 1,0 | 1,1 | 15,0 | 1 | по запросу | по запросу |
Векса-15 | 54 | 15 | 1,5 | 1,5 | 20,0 | 1 | по запросу | по запросу |
Векса-20 | 72 | 20 | 2,0 | 2,1 | 27,8 | 1 | по запросу | по запросу |
Векса-30 | 108 | 30 | 3,0 | 2,3 | 30,8 | 1 | по запросу | по запросу |
Векса-35 | 126 | 35 | 3,5 | 2,6 | 34,5 | 1 | по запросу | по запросу |
Векса-40 | 144 | 40 | 4,0 | 3,0 | 41,1 | 2 | по запросу | по запросу |
Векса-50 | 180 | 50 | 5,0 | 3,7 | 49,4 | 2 | по запросу | по запросу |
Векса-60 | 216 | 60 | 6,0 | 4,6 | 61,6 | 2 | по запросу | по запросу |
Векса-70 | 252 | 70 | 7,0 | 5,2 | 69,0 | 2 | по запросу | по запросу |
Векса-80 | 288 | 80 | 8,0 | 6,0 | 82,2 | 4 | по запросу | по запросу |
Векса-100 | 360 | 100 | 10,0 | 7,4 | 98,8 | 4 | по запросу | по запросу |
Векса-120 | 432 | 120 | 12,0 | 9,2 | 123,2 | 4 | по запросу | по запросу |
Векса-160 | 576 | 160 | 16,0 | 12,0 | 164,4 | 8 | по запросу | по запросу |
Векса-200 | 720 | 200 | 20,0 | 14,8 | 197,6 | 8 | по запросу | по запросу |
*Степень очистки по нефтепродуктам: Векса — 0,3 мг/л Векса-М — 0,05 мг/л |
Характеристики
Производительность установки, л/с | ед | 2 | 5 | 10 | 15 | 20 | 30 | 35 | |
---|---|---|---|---|---|---|---|---|---|
Длина | L | мм | 2900 | 3600 | 5240 | 7040 | 9540 | 10540 | 11800 |
Диаметр | D | мм | 1500 | 1500 | 2000 | 2000 | 2000 | 2000 | 2000 |
Высота входного патрубка (до лотка) | H1 | мм | 1350 | 1350 | 1800 | 1800 | 1800 | 1800 | 1800 |
Высота выходного патрубка (до лотка) | H2 | мм | 1200 | 1200 | 1550 | 1550 | 1550 | 1550 | 1550 |
Диаметр патрубков | DN | мм | 110 | 160 | 200 | 200 | 200 | 250 | 250 |
Глубина расположения входного патрубка (до лотка) от поверхности земли | H3 | По проекту | |||||||
Количество сорбционных фильтров | шт | 1 | 2 | 3 | 4 | 5 | 6 | 8 | |
Рабочий объем | V | м3 | 3,77 | 4,95 | 13,92 | 18,47 | 25,72 | 28,50 | 31,9 |
Объем осадка | м3 | 0,27 | 0,46 | 1,65 | 2,46 | 3,40 | 4,08 | 4,36 | |
Объем нефтепродуктов | м3 | 0,06 | 0,09 | 0,26 | 0,33 | 0,43 | 0,52 | 0,58 | |
Масса (сухая / с водой) | т | 0,5/4,3 | 0,9/5,8 | 1,1/15,0 | 1,5/20,0 | 2,1/27,8 | 2,3/30,8 | 2,6/34,5 | |
Срок замены сорбента | мес | 6 | |||||||
* песконефтеуловитель, для Векса-40-М, Векса-50-М | |||||||||
** сорбционный фильтр, для Векса-40-М, Векса-50-М |
Производительность установки, л/с | ед | 40 | 50 | ||||
---|---|---|---|---|---|---|---|
40(ПН)* | 40(С)** | 40М(ПН+С) | 50(ПН)* | 50(С)** | |||
Длина | L | мм | 9540 | 5040 | 14580 | 11040 | 6440 |
Диаметр | D | мм | 2000 | 2000 | 2000 | 2000 | 2000 |
Высота входного патрубка (до лотка) | H1 | мм | 1800 | 1600 | 1800 | 1800 | 1600 |
Высота выходного патрубка (до лотка) | H2 | мм | 1600 | 1450 | 1450 | 1600 | 1450 |
Диаметр патрубков | DN | мм | 315 | 315 | 315 | 315 | 315 |
Глубина расположения входного патрубка (до лотка) от поверхности земли | H3 | По проекту | |||||
Количество сорбционных фильтров | шт | – | 9 | – | – | 12 | |
Рабочий объем | V | м3 | 28,50 | 12,30 | 38,10 | 30,00 | 15,70 |
Объем осадка | м3 | 5,41 | – | 5,41 | 6,19 | – | |
Объем нефтепродуктов | м3 | 0,65 | 0,95 | 1,30 | 1,50 | 1,65 | |
Масса (сухая / с водой) | т | 2,0/27,8 | 1,0/13,3 | 3,0/41,1 | 2,5/32,5 | 1,2/16,9 | |
Срок замены сорбента | мес | 6 | |||||
* песконефтеуловитель, для Векса-40-М, Векса-50-М | |||||||
** сорбционный фильтр, для Векса-40-М, Векса-50-М |
